Relevé architectural & mise au propre sous AutoCAD

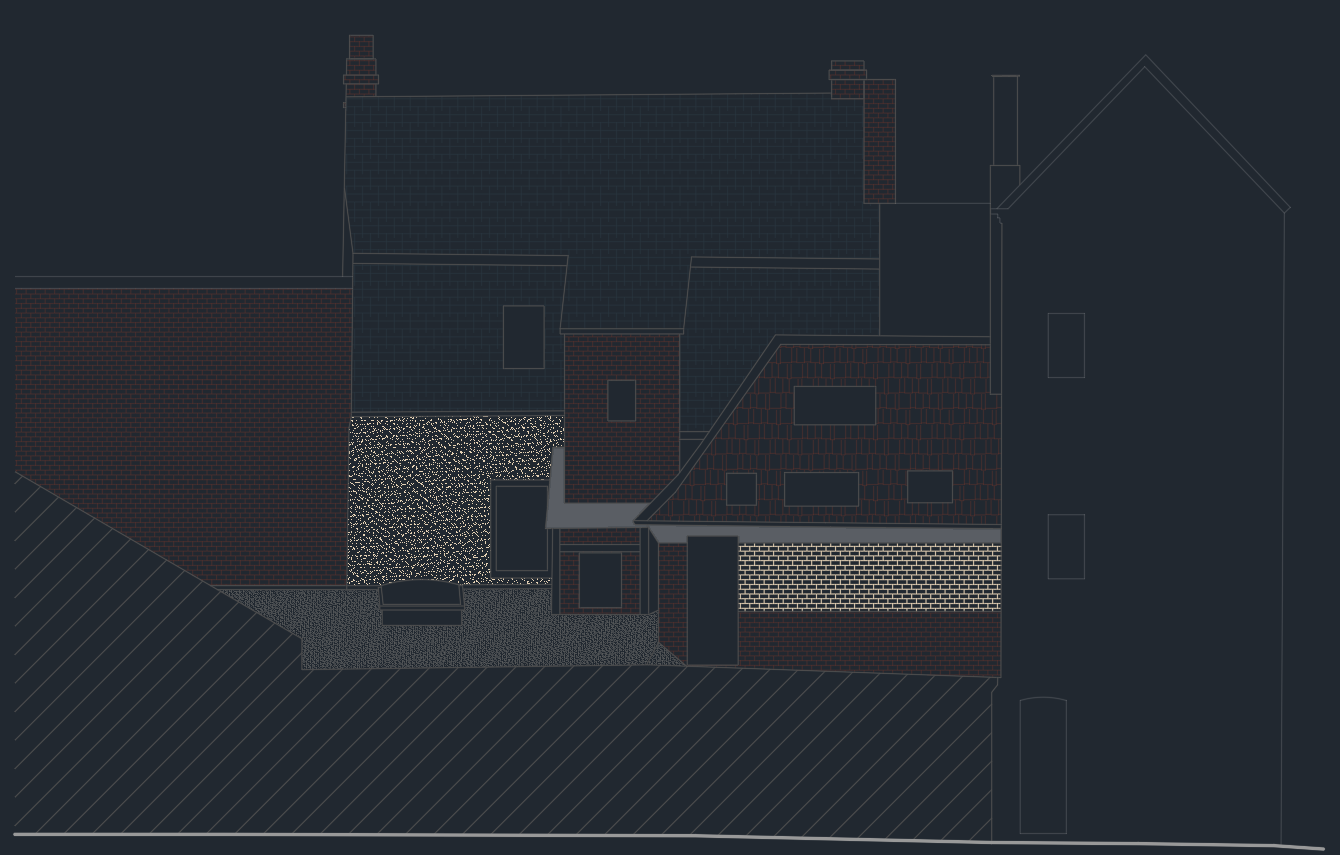

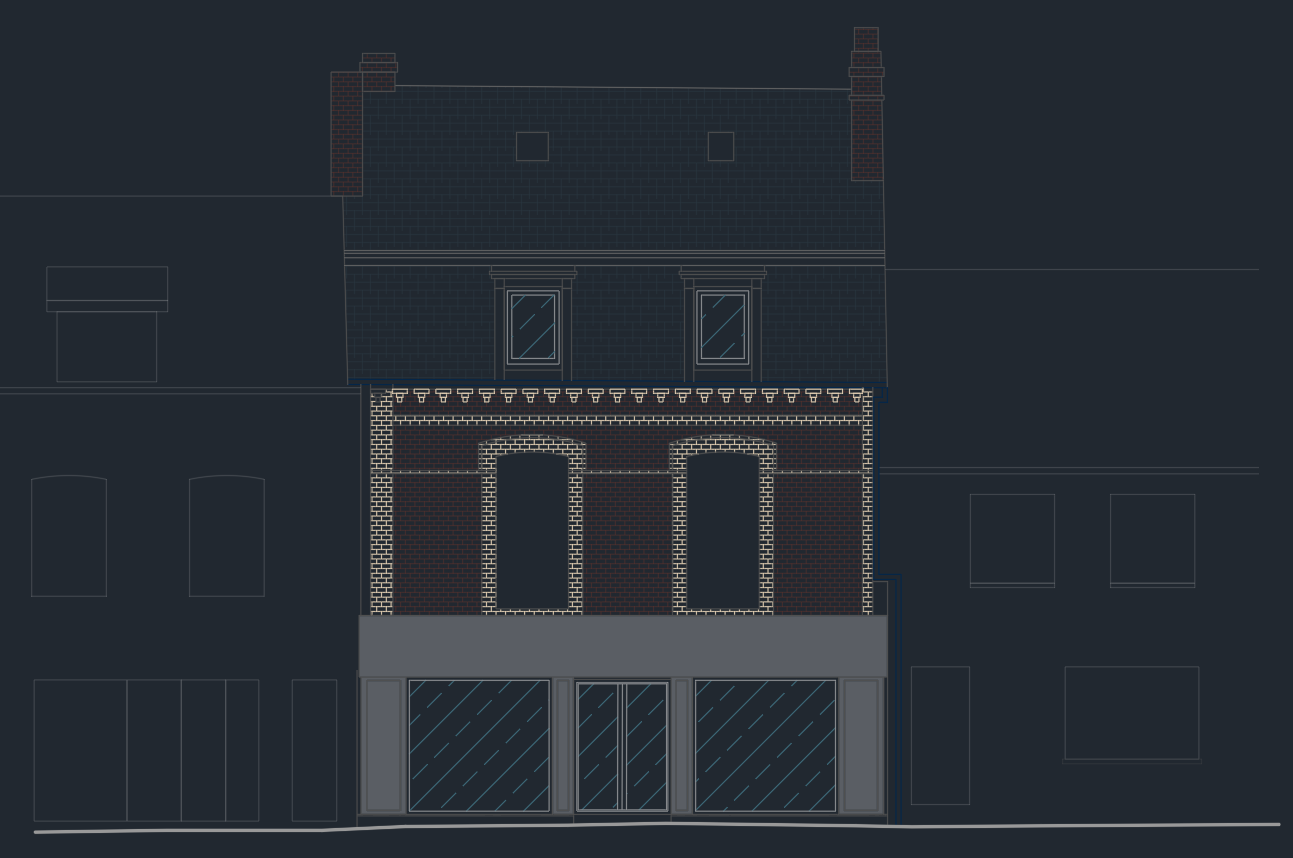

Dans le cadre de ce projet, j'ai réalisé la reprise complète d'un relevé architectural à partir d'un nuage de points issu d'un scanner laser 3D. Après l'exploitation des données de relevé, j'ai redessiné l'ensemble du bâtiment sous AutoCAD en respectant la charte graphique du cabinet d'architecture, afin d'obtenir des plans et façades clairs, homogènes et directement exploitables pour les différentes phases du projet. Ce travail a nécessité une grande précision afin de retranscrire fidèlement les dimensions, les volumes et les détails architecturaux tout en appliquant les conventions graphiques propres au cabinet. Prestations réalisées : ✓ Exploitation du nuage de points issu du scanner laser 3D ✓ Relevé et vérification des dimensions ✓ Redessin complet sous AutoCAD ✓ Réalisation des plans et des façades ✓ Application de la charte graphique de l'architecte ✓ Mise en page et organisation des documents ✓ Contrôle de la cohérence et de la précision des dessins Ce type de prestation permet de transformer un relevé 3D en documents techniques précis, normalisés et directement utilisables pour des projets de rénovation, de réhabilitation ou de conception architecturale.
